膜天井

軽さから、天井設計を変える。

膜天井は、軽量で柔軟な膜材を用い、安全性を第一に天井設計の可能性を広げます。膜材ならではの特性を生かし、意匠・採光・音響までを一体的に計画。新築から改修まで、多様な空間づくりに応えます。

EASING DESIGN COMPLEXITY
複雑化する設計プロセスに、膜天井で合理的な解を

建築物の天井には、地震などによる脱落を防ぐ安全性が求められます。なかでも、脱落により重大な危害を生じるおそれがある「特定天井」は、国土交通省告示第 771 号に定める技術基準への適合が必要です。支持構造部やブレース、設備との取り合いなど、意匠・構造・設備にまたがる検討が求められるため、設計負担も大きくなります。
膜天井は、天井面構成部材等の単位面積質量を 2kg/ ㎡以下とすることで、特定天井に該当しない計画が可能です。特定天井として必要となる検証・調整を減らし、天井全体の安全性を確認しながら、設計を合理的かつスピーディーに進められます。

WHY MEMBRANE CELING
特定天井に該当しない計画で、設計・調整はどう変わるのか。

１

設計プロセス
特定天井と脱落対策の検証

東日本大震災では体育館・ホールなど大空間の施設で天井脱落事故が相次ぎました。これを受け、国土交通省告示第771号（平成25年8月）により、一定基準を超える吊り天井は「特定天井」に指定され、耐震性の検証が義務化されています。

特定天井に該当する 5 つの条件

新築・改築：仕様ルート・計算ルート・大臣認定ルートのいずれかで耐震性を検証。

※検証（各ルート）に関する詳細はこちら

既存建築物：新築時の基準、または落下防止措置（ネット設置・ワイヤーで吊るなど）が必要。

３

結論
膜天井は「特定天井」に該当しない設計が可能

膜天井は軽く柔軟な素材特性により、国土交通省告示第771号が定める基準を満たしやすく、また吊り材を介さず構造耐力上主要な部分に直接取り付けられるため「吊り天井」に該当しません。

１．天井面構成部材等が2kg/㎡以下（約600g/㎡）

２．吊り材を介さずに主要構造部に直接取り付け＝吊り天井ではない

↓

特定天井に
該当しない

一般社団法人日本膜構造協会の見解（平成26年1月）でも、条件を満たせば膜天井は特定天井に該当しないことが示されています。これにより、個別の検証を行うことなく、人に重大な危害を与えるおそれの低い天井を設置できます。

製品・サービスに関するお問い合わせ

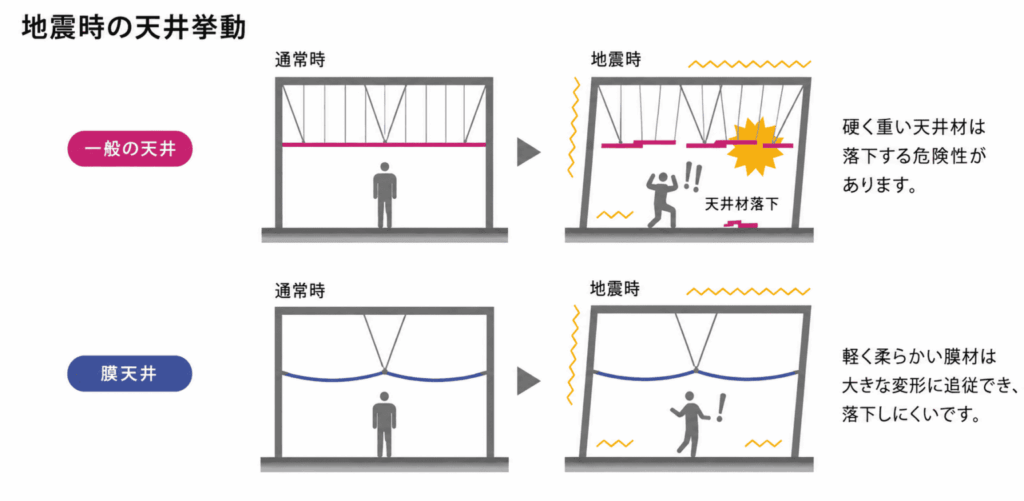

一般的な天井と、膜天井の違い

大きな違いは、天井面を構成する材料の「重さ」と「やわらかさ」です。

一般的な天井の例
ボード系吊り天井

吊り材・下地・ボードなど、複数の部材で構成されています。天井面に一定の質量があるため、地震時の損傷や脱落を想定した安全対策が必要です。

膜天井
軽量で柔らかな膜材

軽量で柔らかな膜材で天井面を構成します。天井面を軽量化することで、万一脱落した場合の人的被害リスクの低減につながります。

※図中の「一般の天井」は、一般的な天井の一例として、ボード系吊り天井を示しています。
※天井の安全性は、下地・支持部・取付部を含む計画全体で確認する必要があります。

製品・サービスに関するお問い合わせ

SPANNING NEW BUILDS TO CEILING RENOVATION
新築・改築から、既存天井の改修まで

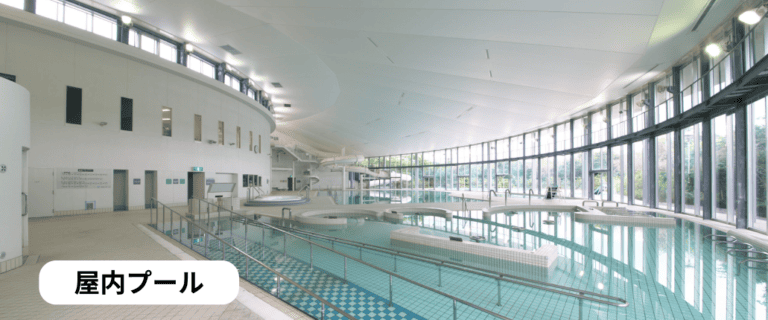

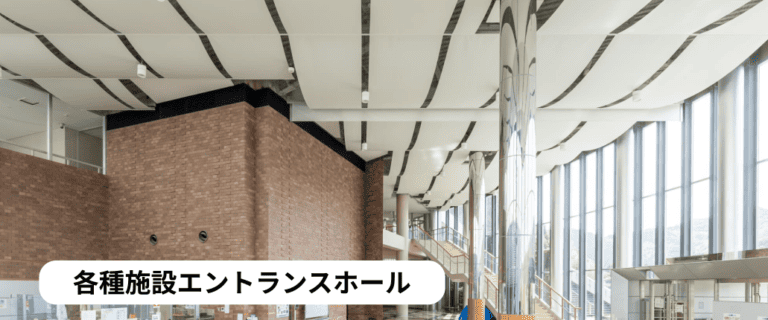

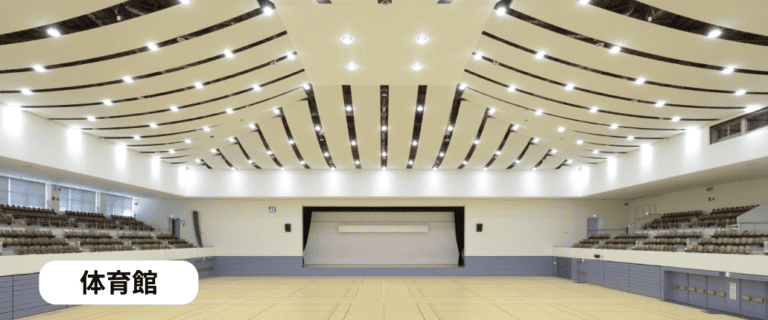

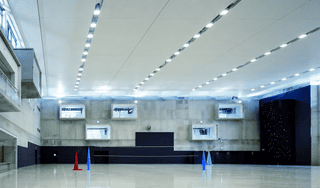

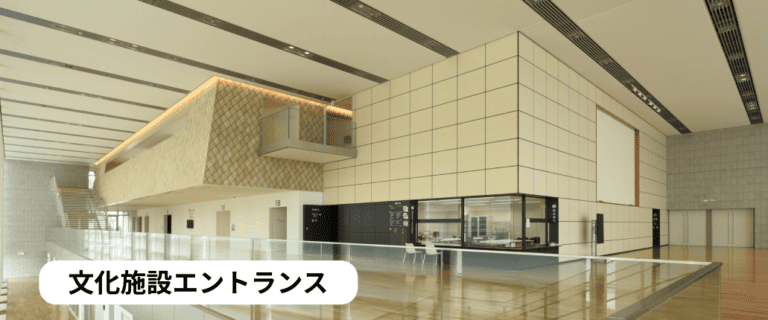

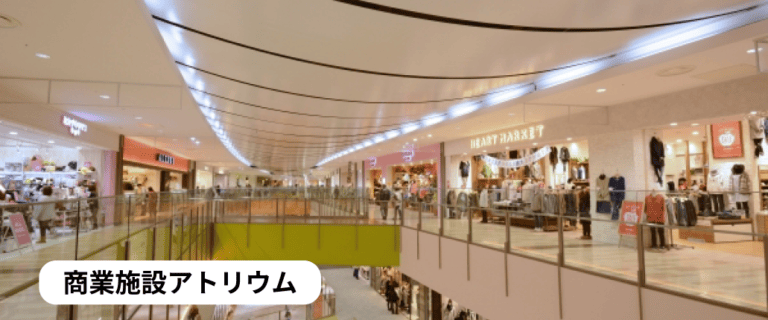

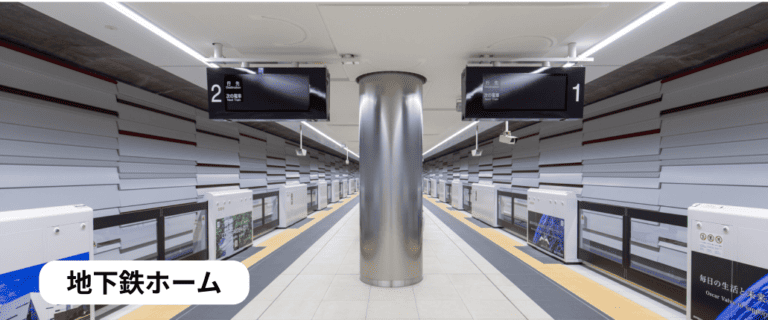

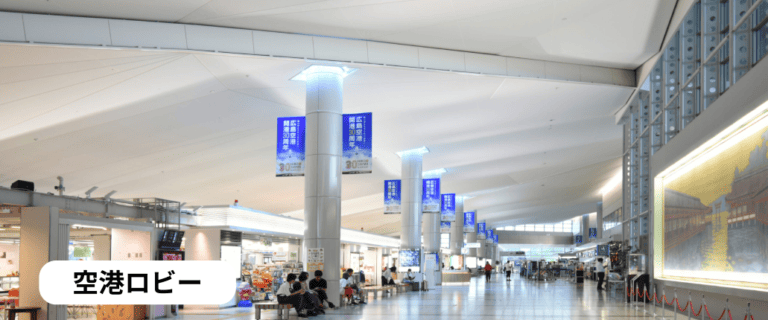

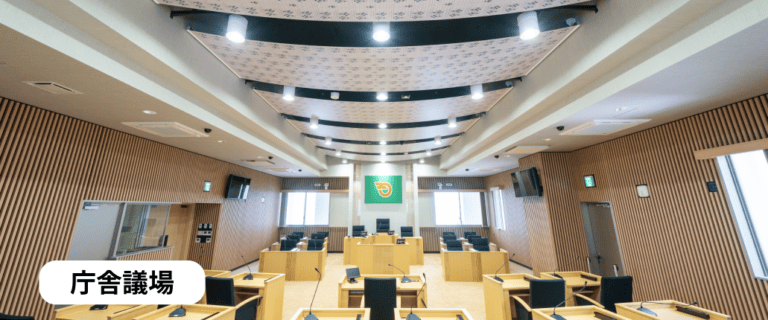

体育館やプール、劇場・ホール、空港、駅など、不特定多数が利用するさまざまな施設で採用されています。

製品・サービスに関するお問い合わせ

FIXING METHODS
膜天井の主な工法

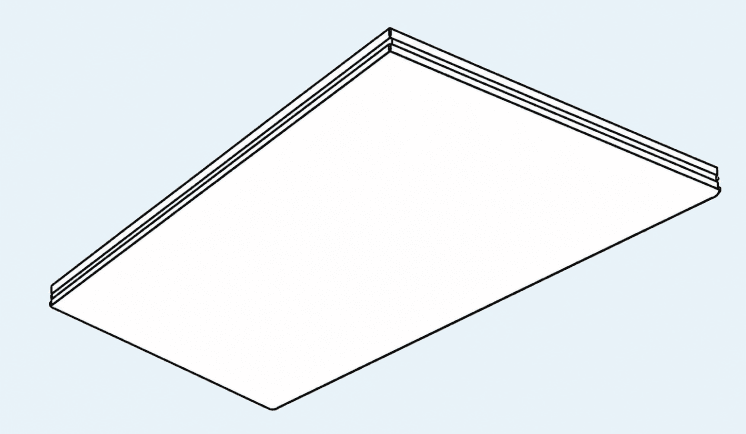

全周定着タイプ

膜の全周を、専用の定着システムにて定着する工法。

全ての外周部で膜を定着するため、フラットに張ることができます。形状の自由度が高く、様々な室内形状に追従しやすく、シャープなデザインを表現できます。

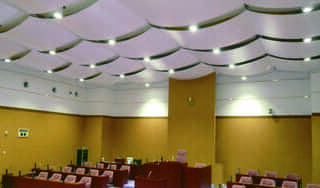

2辺定着タイプ

膜の両端２辺のみを定着する工法。

使用部材が少なく納まりがシンプルです。膜の変形追従性は極めて高く、破損落下の危険性が低くなっています。膜ならではの柔らかさ、軽量感や曲面を実現できます。

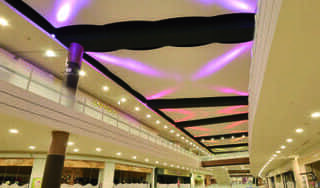

ポイントサスペンションタイプ

膜の外周にポイントで金物を取り付けて定着する工法。

定着部が少ないため施工が早く、中間フレームが不要なシンプルな納まりです。膜の変形追従性はより高く、破損・落下の危険性が低いです。サスペンション膜ならではの軽快なデザインを表現できます。

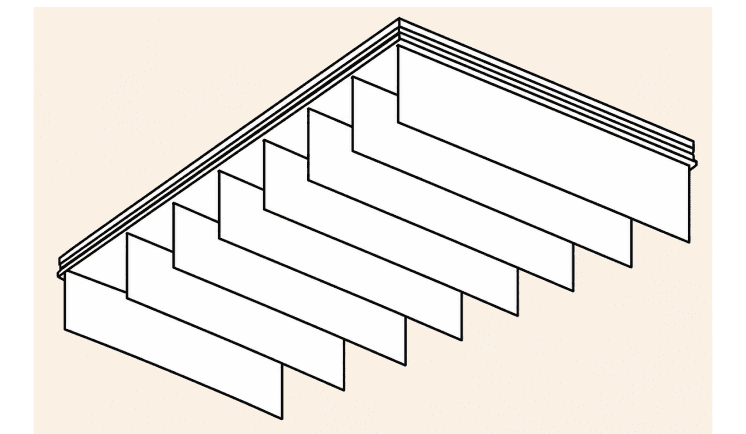

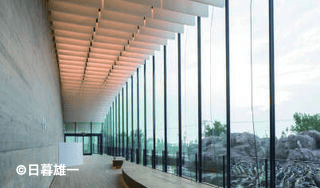

ルーバータイプ

膜パネルの１辺を天井に定着し、暖簾のように垂直させる工法。

使用部品が少なく、変形に対しても自在に追従できる安全性の高い天井です。様々なサイズや形状のバリエーションが可能で、デザイン性の高い空間を創ることができます。

FABRIC SPECIFICATIONS
膜天井の生地

膜材料			材料構成・特徴	厚さ [mm]	重量 [g/m²]	引張強度タテ/ヨコ [N/cm]	生地幅 [mm]	可視光反射率/透過率 [％]	吸音率^※1[NRC値]^※2	カラー	認定番号
吸音膜材	不燃材料	VERVYFINE Aw	しなやかで吸音性も高い不燃材料。	0.47 JIS R 3420	490 JIS R 3420	400/400 JIS R 3420	3,000	78/18 JIS R 3106	0.69 JIS A 1409	ホワイトクリックで拡大表示	不燃材料^※3認定番号 NM-4223-1 建築基準法第2条第九号
吸音膜材	不燃材料	GOTY Aw	2辺定着タイプに特化し、吸音性も高い和紙風の不燃材料	0.55 JIS R 3420	430 JIS R 3420	800/400 JIS R 3420	3,000	64/28 JIS R 3106	0.70 JIS A 1409	ホワイトクリックで拡大表示	不燃材料^※3認定番号 NM-5487 建築基準法第2条第九号
気密膜材	不燃材料	RESTYFINE	耐水性に優れ、多用途に使えるエアタイトな不燃材料	0.37 JIS K 6404	502 JIS K 6404	333/267 JIS L 1096	2,000	91/4 JIS R 3106	0.10 JIS A 1409	ホワイトクリックで拡大表示	不燃材料^※3認定番号 NM-4200 建築基準法第2条第九号

※ 上記は代表的な例であり、その他の仕様も対応可能です。
※ 製品の仕様は予告なく変更することがあります。
※ 上記の数値は測定値に基づいており、保証値ではありません。
※ すべての膜材料は、第3者機関にて F☆☆☆☆同等品であることを確認済みです。（ホルムアルデヒド放散速度: 0.005mg/m²・h 以下）
※1　JIS A 1409に準じた試験。試験体：W3000×L4000（背後空気層：300mm）
※2　NRC値（Noise Reduction Coefficient）とは… 250・500・1000・2000Hzの各周波数の吸音率の算術平均値です。
※3　不燃材料とは… 建築基準法で定められる不燃性能を有する材料として、国土交通大臣から認定された建築材料です。
