ポリエステル長繊維不織布 「アピール」
ポリエステル長繊維不織布「アピール」は、抜群の強度と透水性・耐候性・耐クリープ性に優れた土木用シートです。
高強度で耐久性も抜群、ポリエステル長繊維不織布独特の透水効果で土砂と水とを分離します。国内最大の4.2ｍ巾で、経済性、作業性に優れた土木用シートです。
製品・サービス紹介
特長

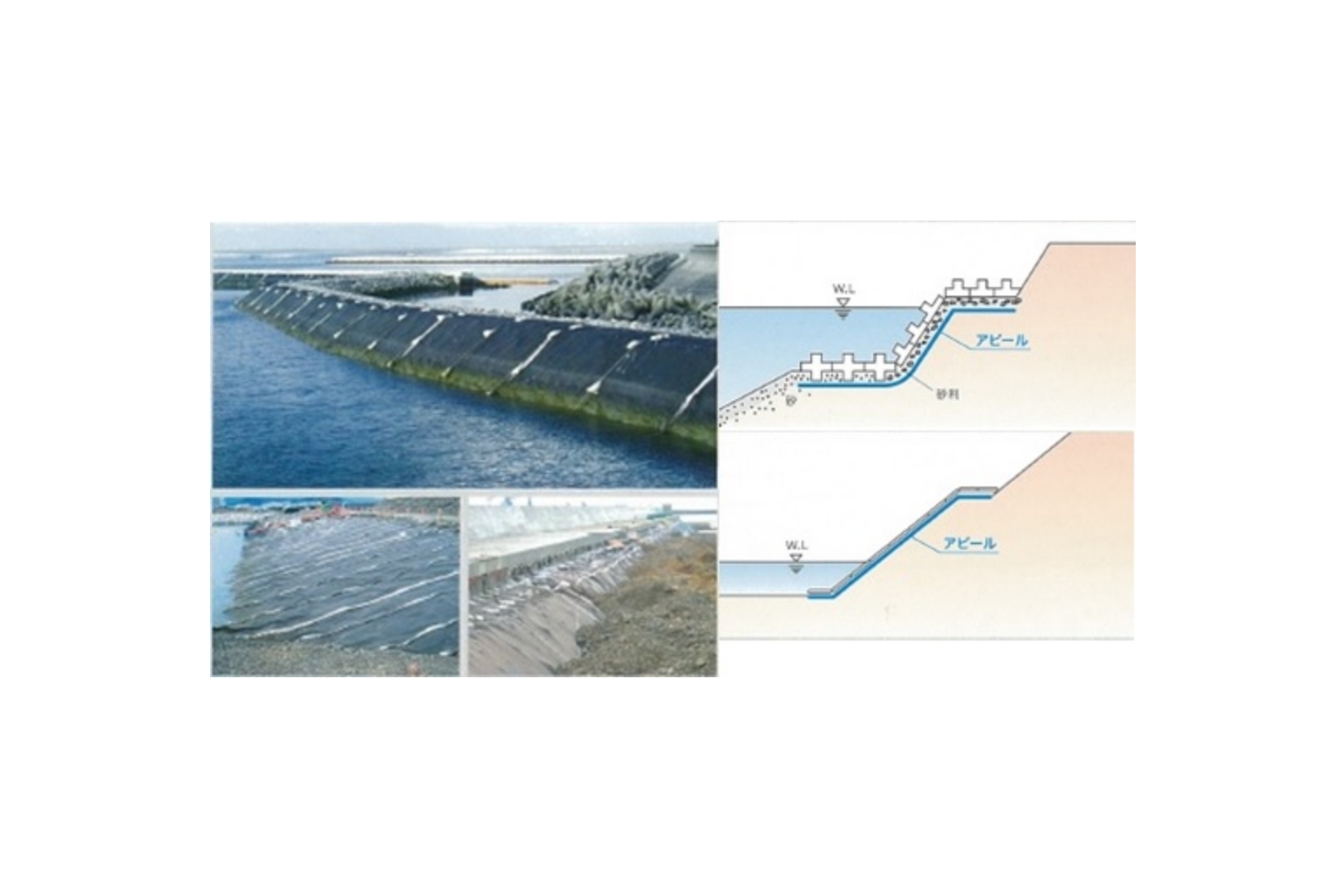

吸出し・洗掘防止
優れたフィルター性能により土砂の流出を防ぎ、水だけを排水し、水際で驚くほどの機能を発揮します。

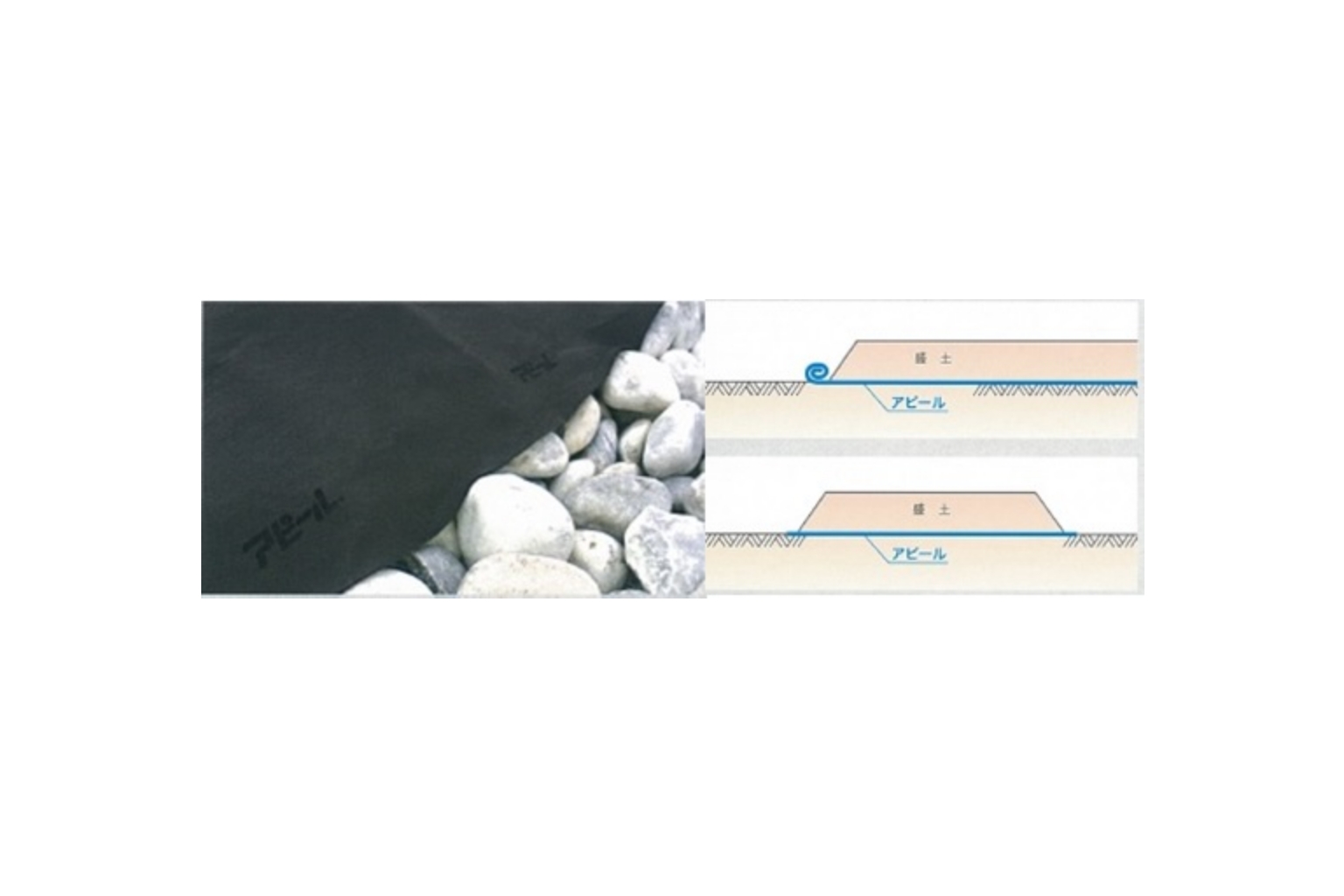

軟弱地盤の安定
高強度に加え伸びのある破れにくいシートとして盛土荷重をささえ、安定した地盤を可能にします。

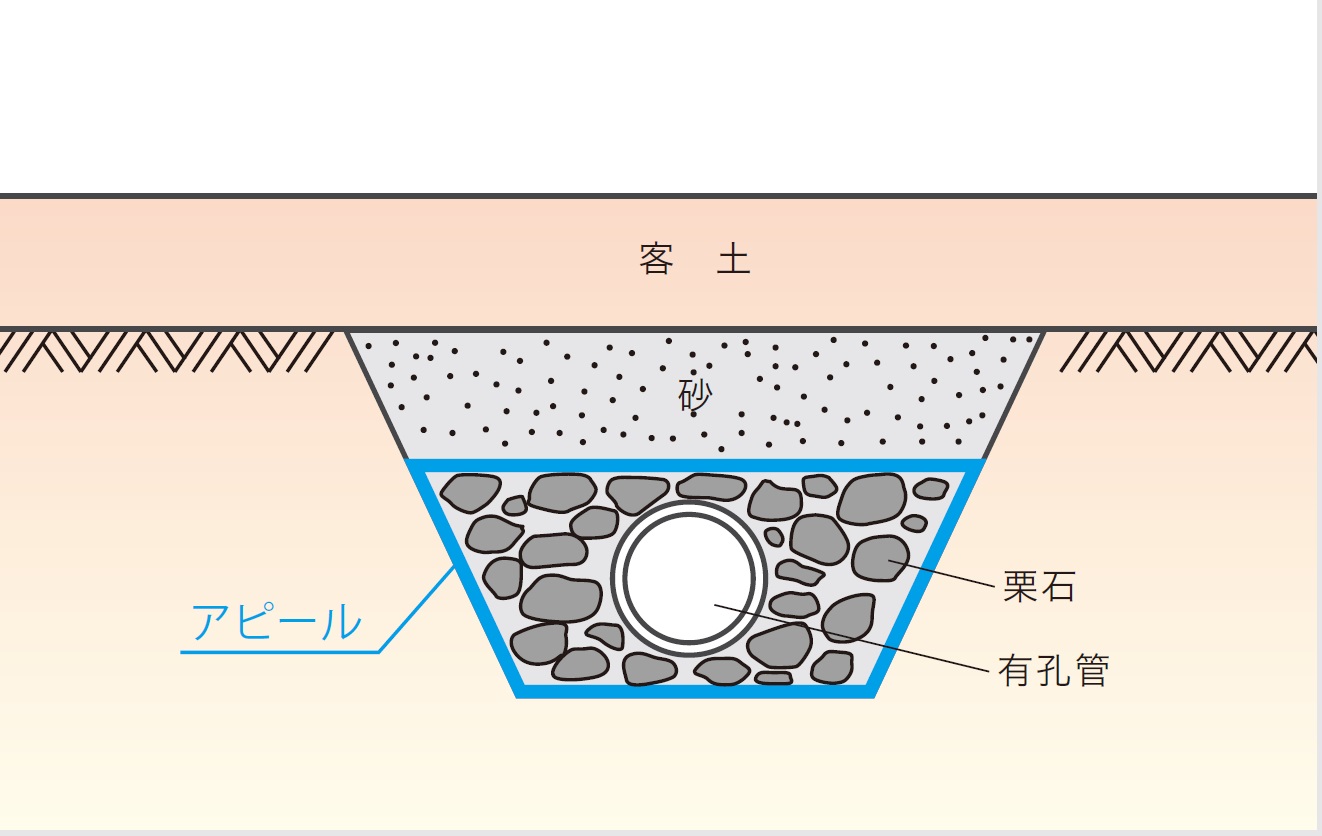

排水フィルター
目詰まりを防止し、排水性能を向上させます。

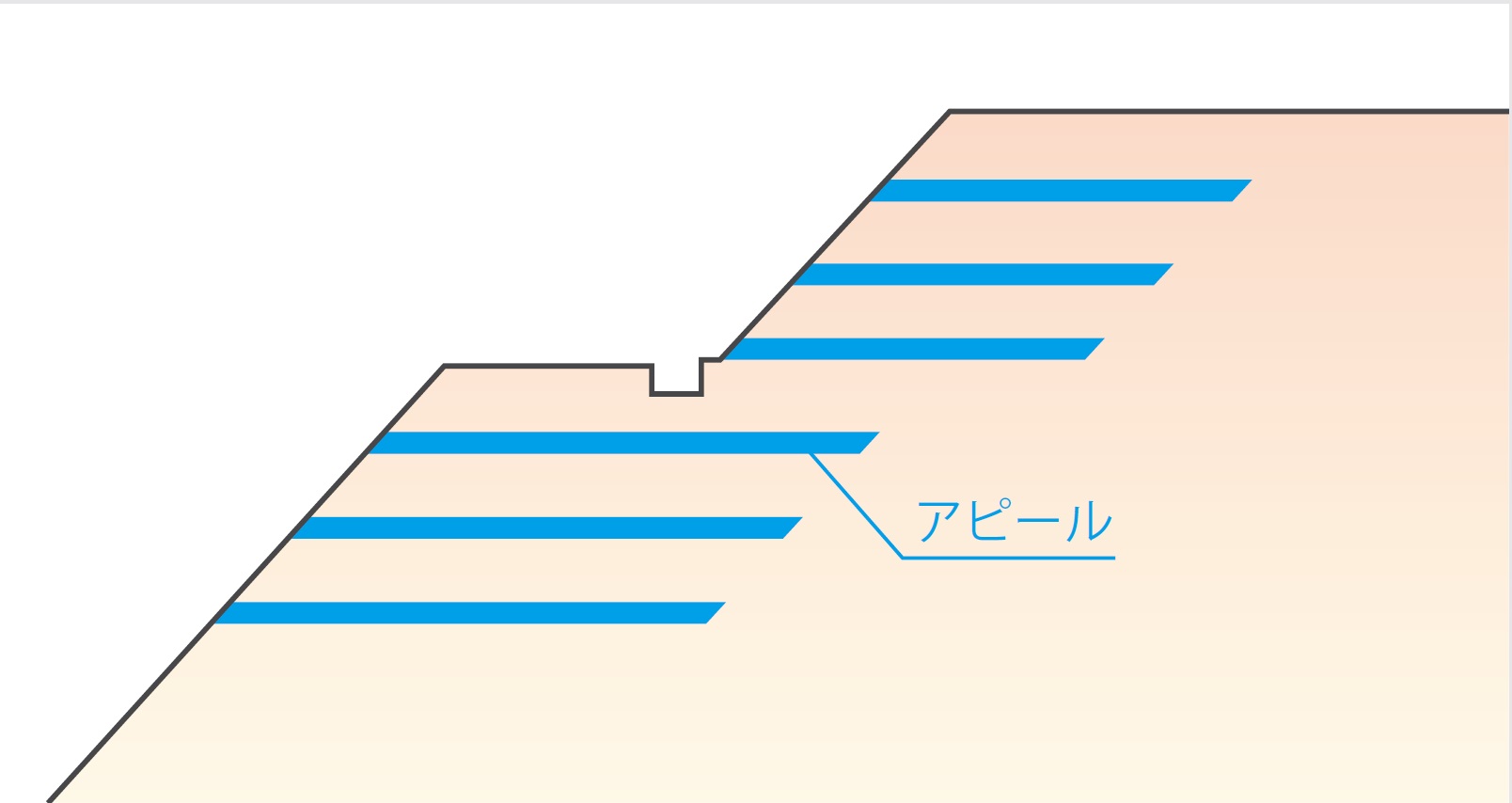

盛土の安定
垂直、水平どちらでも水だけ排水し、しなやかで、土との摩擦係数が大きいため、一体化した土構造物の構築が出来ます。
防草性
優れた遮光性（99％以上）で雑草の育成を阻止します。透水性、通気性があり植栽には影響ありません。特殊コーティングにより、カラー化でき、難燃性にも優れ、飛来種子からの発芽も防ぎます。

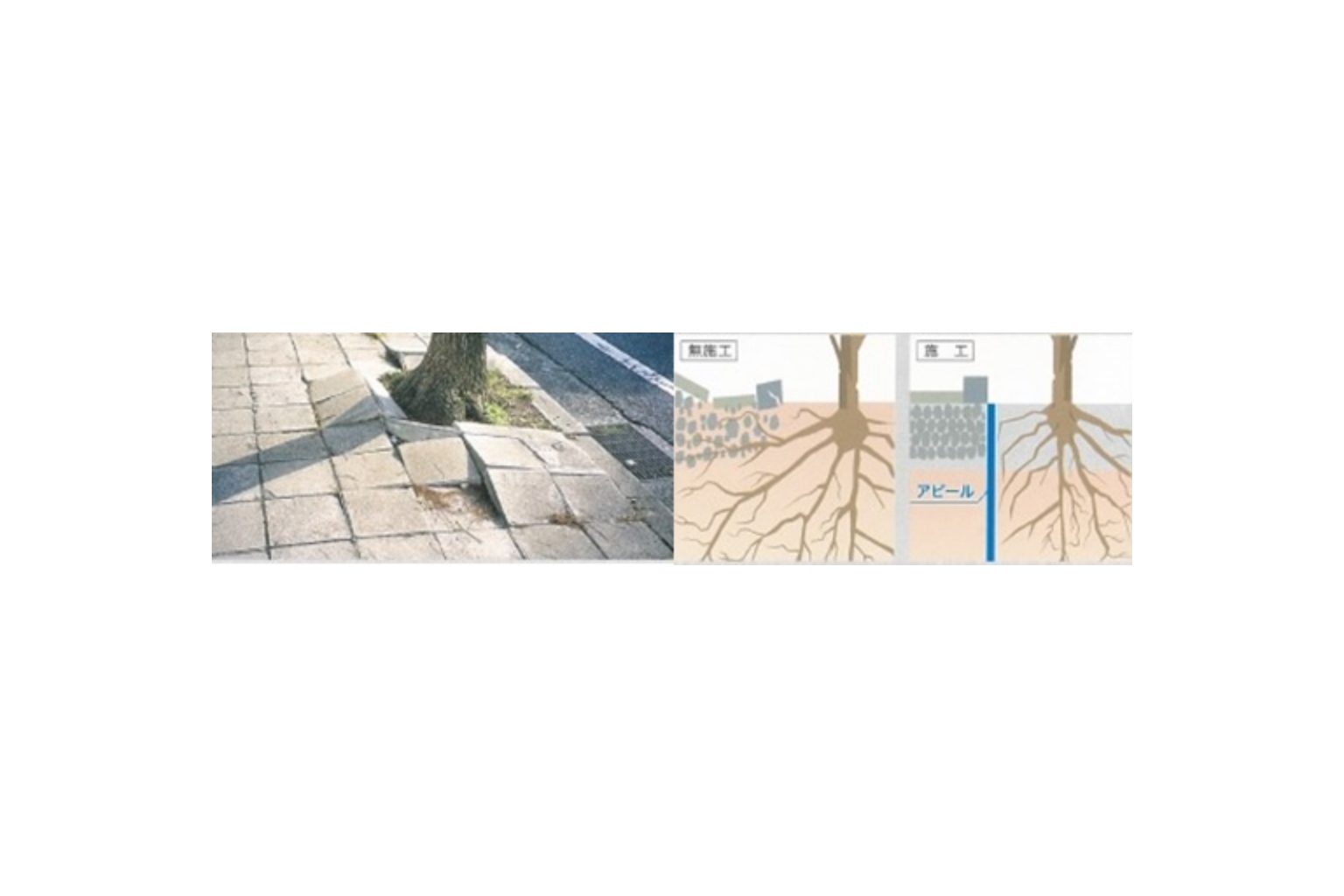

防根性
ポリエステル長繊維不織布に、植物根の伸長方向を抑制する加工を施した高機能防根シート。根張りを調節し、根の浸入を防ぎます。

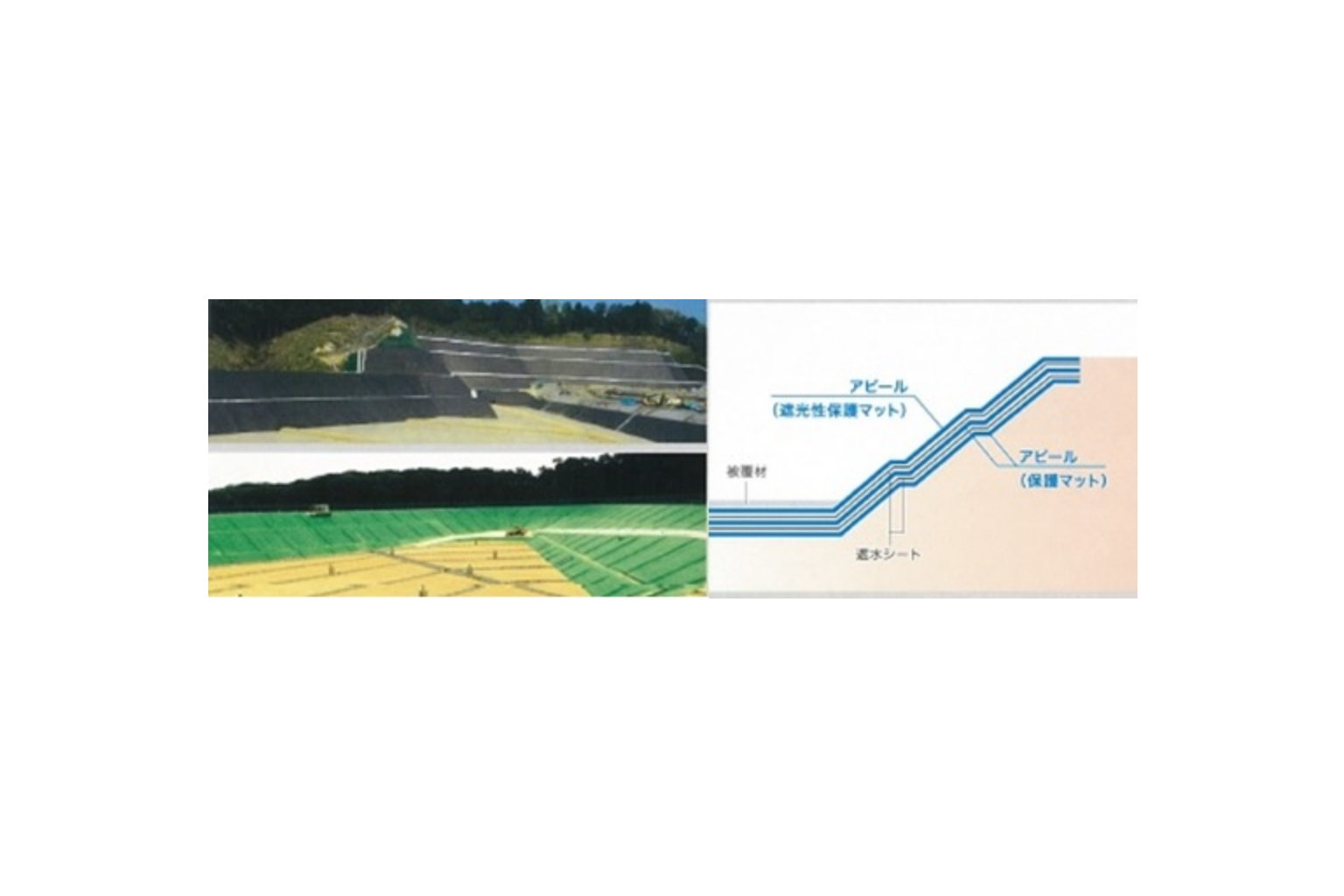

緩衝保護
処分場などの遮水シートの保護などにも使用されています。
主な部材・施工手順
フィルター性能
ランダムに配置された無数の繊維の間で濾過機能を果たし、目詰まりしにくく、水だけを排水する優れたフィルターの役目を果たします。
耐クリープ性
一定荷重の下で長時間放置した場合の変形量（クリープ）が他素材に比べポリエステルは、物性変化が少なくてすみます。
柔軟性
他素材に比べ、気候、温度等の変化に強く、水中、地中でもほとんど性質の変わらないポリエステルを使用しています。
物性値
| 品番 | 規格 | 単位面積 質量 |
厚み1 | 厚み2 | 引張強度 | 伸度 | 引張強度 | 透水 係数 |
貫入 抵抗 |
備考 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 色 | 巾 | 巻長 | g/m2 | mm | mm | タテ | ヨコ | タテ | ヨコ | タテ | ヨコ | cm/sec | N | |||
| m | m | N/5cm | N/5cm | % | % | N | N | |||||||||
| 土木 シート |
AN060 | 白 | 1.05 または 2.1 |
100 | 60 | 0.7 | 0.5 | 140 | 85 | 55 | 60 | 60 | 60 | 1×10-1 | ー | |
| AN120 | 白 | 2.1 | 100 | 120 | 1.2 | 1.0 | 390 | 245 | 55 | 60 | 65 | 65 | ー | |||
| AN160 | 黒 | 2.1 | 100 | 160 | 1.5 | 1.3 | 420 | 340 | 55 | 60 | 140 | 140 | ー | |||
| AN200 | 黒 | 2.1 | 100 | 200 | 2.1 | 1.6 | 450 | 450 | 60 | 60 | 150 | 150 | ー | |||
| AN300 | 黒 | 2.1 または 4.2 |
50 | 300 | 3.0 | 2.4 | 785 | 785 | 60 | 60 | 180 | 180 | ー | |||
| AN400 | 黒 | 2.1 または 4.2 |
50 | 400 | 4.0 | 3.0 | 1170 | 1170 | 60 | 60 | 245 | 245 | 800 | |||
| AN500 | 黒 | 2.1 または 4.2 |
50 | 500 | 5.0 | 4.2 | 1470 | 1470 | 60 | 60 | 300 | 300 | 1000 | |||
| AN600 | 黒 | 2.1 または 4.2 |
50 | 600 | 5.2 | 4.8 | 1700 | 1700 | 60 | 60 | 350 | 350 | 1100 | |||
| AN800 | 黒 | 2.1 または 4.2 |
50 | 800 | 6.5 | 5.0 | 2450 | 2450 | 60 | 60 | 450 | 450 | 1300 | |||
| 土木 シート |
AP080 | 黒 | 2.1 | 100 | 80 | 0.6 | 0.6 | 195 | 120 | 25 | 25 | 70 | 70 | ー | ||
| AP110 | 黒 | 2.1 | 100 | 110 | 0.8 | 0.8 | 290 | 245 | 30 | 40 | 80 | 80 | ー | |||
| 防草 シート |
AG200 | 緑 | 1.0 または 2.0 |
100 | 180 | 1.0 | 1.0 | 392 | 245 | 35 | 40 | 58 | 58 | 1×10-3 | ー | 表面用 |
| 82006 | 黒 | 1.0 または 2.0 |
100 | 200 | 0.5 | 0.5 | 750 | 300 | 30 | 30 | ー | ー | 1×10-2 | ー | 埋立用 | |
| G1103 | 茶 | 1.0 または 2.0 |
100 | 110 | 0.4 | 0.4 | 150 | 100 | 10 | 10 | ー | ー | ー | 生分解性 | ||
| 防根 シート |
PB150 | 白 | 1.0 | 20 | 150 | 1.0 | 1.0 | 400 | 300 | 30 | 35 | ー | ー | 1×10-1 | ー | |
*上記数値は参考値であり保証値ではありません。測定方法は以下に準ずる。
・厚み１：JIS L 1096(厚み測定時圧力；7g/cm2)
・厚み２：JIS + 1908(厚み測定時圧力；20g/cm2)
・引張強度/伸度：JIS L 1908
・引裂強度：JIS L 1096(シングルタング法)
・透水係数：JIS A 1218
・貫入抵抗：ASTM D 4833
用途
| 用途 | 工法 | AN060 | AN120 | AN160 | AN200 | AN300 | AN400 | AN500 | AN600 | AN800 | AP080 | AP110 | AG200 | PB150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 港湾 | 護岸吸出し防止 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 消波ブロック等の 洗堀防止 |
〇 | 〇 | 〇 | |||||||||||
| 河川 | 躯体の吸出し防止 | 〇 | 〇 | 〇 | ||||||||||
| 河床の洗堀防止 | 〇 | 〇 | 〇 | |||||||||||
| 干拓・埋立地・造成地 | 軟弱地盤・トラフィカビリティ確保 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 盛土の水平ドレン | 〇 | 〇 | 〇 | |||||||||||
| 暗渠排水 | 〇 | 〇 | 〇 | 〇 | ||||||||||
| 道路・歩道 | 道路・歩道 軟弱地盤の盛土築造 | 〇 | 〇 | 〇 | 〇 | |||||||||
| 遮断層 | 〇 | 〇 | 〇 | |||||||||||
| 盛土の水平ドレン | 〇 | 〇 | 〇 | |||||||||||
| オーバーレイ工法のクラック防止 | 〇 | |||||||||||||
| 透水性舗装の セパレーション |
〇 | 〇 | 〇 | |||||||||||
| 地下浸透工法の フィルター |
〇 | 〇 | 〇 | 〇 | ||||||||||
| 農地・耕地 | 柵渠吸出し防止 | 〇 | 〇 | |||||||||||
| 農道 | 〇 | 〇 | 〇 | |||||||||||
| グランド造成 | 土層分離・水平ドレン | 〇 | 〇 | 〇 | ||||||||||
| 廃棄物処理場ダム・溜め池 | 遮水層の保護、裏面排水 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||
| 張りブロック吸出し防止 | 〇 | 〇 | ||||||||||||
| 造成地・道路 | 仮排水路の基材 | 〇 | 〇 | |||||||||||
| 鉄道 | 噴泥防止工法の 保護剤・排水材 |
〇 | 〇 | 〇 | ||||||||||
| トンネル | 裏面排水材 | 〇 | 〇 | |||||||||||
| 衝撃保護剤 | 〇 | 〇 | ||||||||||||
| その他 | 防草シート | 〇 | 〇 | |||||||||||
| 防根シート | 〇 | |||||||||||||
| 暗渠フィルター | 〇 | 〇 | 〇 | |||||||||||
| 埋設菅の不等沈下防止 | 〇 | 〇 | 〇 | 〇 |
