連続箱型鋼製枠
「マックスウォール」
連続した土堤を迅速に簡単に設置できます。
マックスウォールは、長期間にわたる仮設工、本設工のための仮設資材、災害時における本復旧までの応急対策や、防災用備蓄資材として適用できる連続した箱型鋼製枠です。
亜鉛メッキ鉄線を溶接したメッシュのカゴ（鋼製枠）を連結し、カゴの内側に充填材こぼれ出し防止の不織布などを張った構造で、簡単に展開・連結して現地発生土砂等を充填設置することが可能です。
鋼製枠で鋼製されているため耐久性が高く、長期間の仮設にもご使用いただけます。
新技術情報システム「NETIS登録」：連続箱型鋼製枠
マックスウォール 登録番号KK-130035-A
製品・サービス紹介
特長
製品概要
亜鉛メッキ鉄線を溶接したメッシュ状の カゴ（鋼製枠）を連結し、 カゴの内側に中詰材の こぼれ出しを防止する 不織布などを張った構造 です。（底と蓋はありません） 簡単に展開・連結して充填 設置することが可能です。
安定性が高い
鋼製枠が連結されているので、一体性が強く、結束ベルト補強した大型土のうと比較して約4倍※の荷重に耐える構造で、土堤や土留め壁が設置できます。
当社比較実験による
耐久性が高い
亜鉛メッキ鉄線を溶接した鋼製枠は、海水飛沫地域で5年程度、陸上・土中で10年以上の耐久性能があり、長期仮設としても適用できます。
施工性が良い

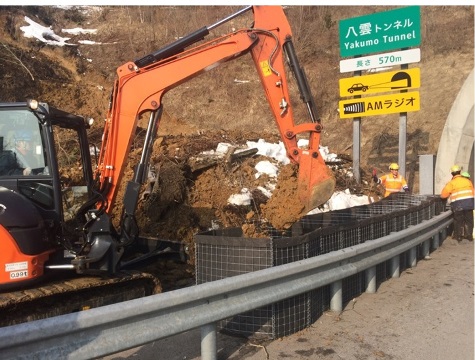

組立済みで、現場荷下ろし後すぐに展開・充填設置でき、分割・延長・屈曲や段積み施工もできます。中詰材は、砂や砕石、現場発生土などが使用できます。
準備工
- 設置位置の確認・整地・墨出し
展開・設置工
- 展開設置・連結
中詰め材充填工
- 中詰め材充填・敷均し／締固め
標準仕様
| 種類 | 厚さ(mm) | 幅(m) | セル数 | 全長(m) | 重量(kg) |
|---|---|---|---|---|---|
| MW-1350 | 1.35 | 1.00 | 10 | 10.0 | 約140 |
| MW-1000 | 1.00 | 1.00 | 10 | 10.0 | 約110 |
| MW-700 | 0.70 | 0.70 | 5 | 3.5 | 約30 |
※全長は展開時の概寸です。
用途
- 仮設護岸工・土留工（法面対策）
- 仮設工事用道路・仮締切工
- 堤防嵩上げ工・仮設導水水路工
